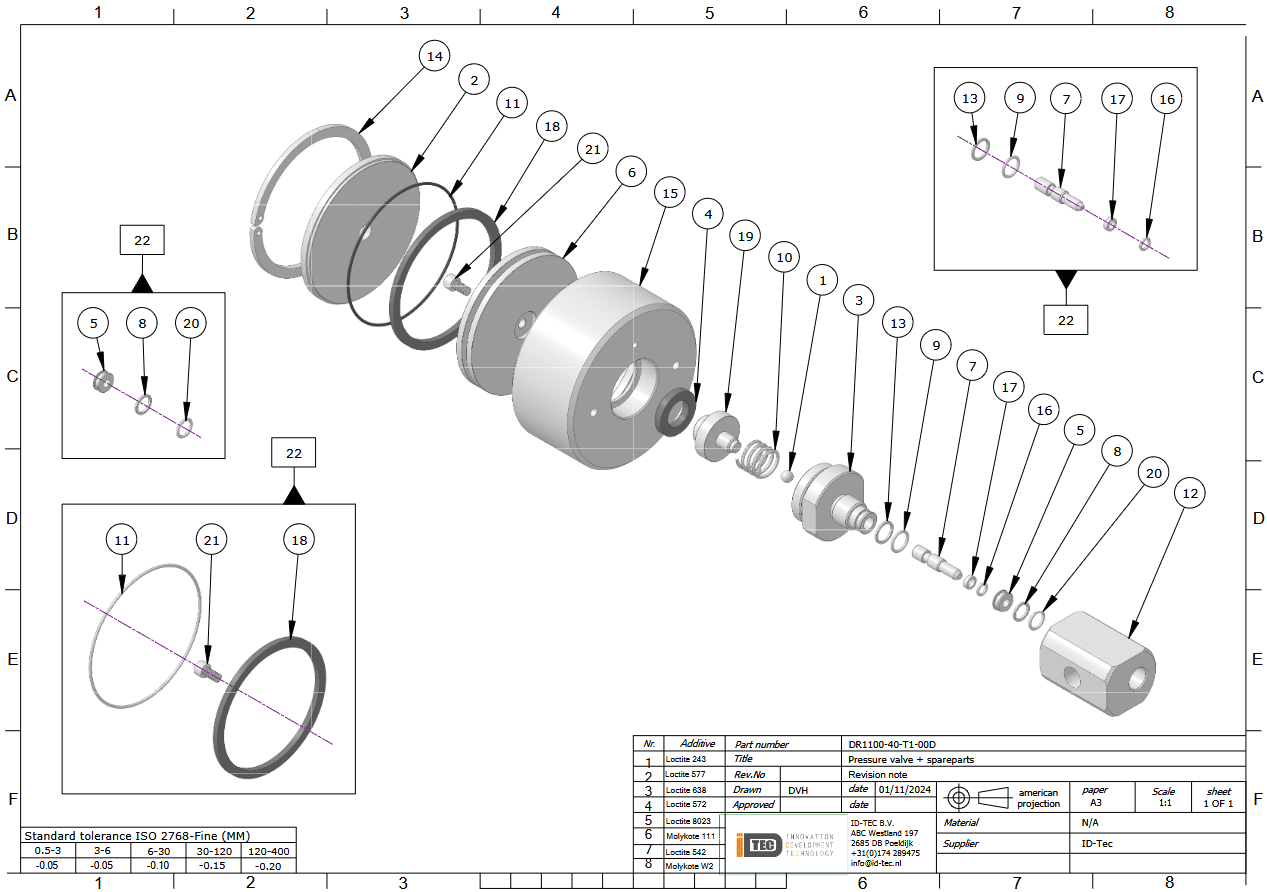

La révision de la valve DR1100-40 se fait de préférence dans un environnement propre, avec suffisamment d’espace de travail. Une révision complète prend environ 1 à 2 heures. Nous vous conseillons de consulter le manuel sur un appareil à grand écran, par exemple un ordinateur de bureau ou une tablette. La vidéo d’instructions ci-dessus peut être utilisée comme alternative au manuel. Avant de commencer la révision, vérifiez que vous disposez de tous les outils et pièces de rechange nécessaires. La personne effectuant la révision doit avoir au minimum une expérience de base avec des outils et produits similaires.
Étape 1 : séparation de la valve
Outils : étau + clé à molette
Étape 2 : démontage du collecteur
Outils : étau + clé à molette + outil à crochet
Étape 3 : retrait des bagues d’étanchéité
Outils : outil à crochet
Étape 4 : démontage du cylindre
Outils : 2 tournevis plats + boulon M12 + lunettes de sécurité
Remarque : l’utilisation de lunettes de sécurité est conseillée lors de la manipulation du circlip(14)
Étape 5 : démontage du piston
Outils : clé hexagonale 5 + clé à tube + pinces combinées (ou 2e clé à tube) + tournevis plat + outil à crochet
Étape 6 : nettoyage des pièces réutilisables
Outils : bac à ultrasons/brosse + chiffon + produit de nettoyage
Étape 1 : assemblage du collecteur

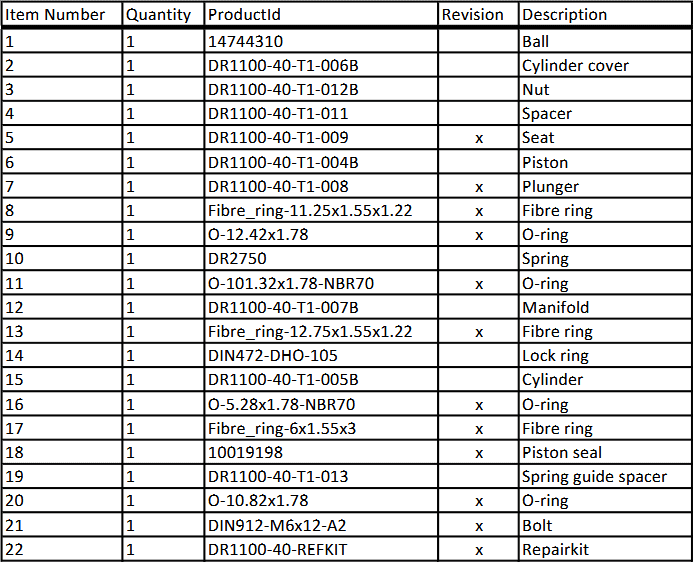

Pièces : collecteur(12) + joint torique(20) + bague en fibre(8) + siège(5)
Outils : pinces coupantes + vaseline + outil à crochet
Étape 2 : positionnement de l’écrou
Pièces : collecteur(12) + joint torique(9) + bague en fibre(13) + écrou(3)
Outils : pinces coupantes + vaseline + anti-grippage + étau + clé à molette
Étape 3 : positionnement du plongeur
Pièces : collecteur(12) + joint torique(16) + bague en fibre(17) + plongeur(7)
Outils : pinces coupantes + vaseline
Étape 4 : assemblage du piston
Pièces : joint de piston(18) + boulon(21) + piston(6) + entretoise(4) + guide-ressort(19)
Outils : étau + marteau en plastique + frein-filet + clé hexagonale 5
Étape 5 : assemblage du cylindre
Pièces : circlip(14) + joint torique(11) + couvercle de cylindre(2) + cylindre(15) + piston(6)
Outils : vaseline + lunettes de sécurité
Remarque : l’utilisation de lunettes de sécurité est conseillée lors de la manipulation du circlip(14)
Étape 6 : finition de la vanne
Pièces : cylindre(15) + ressort(10) + collecteur(12)
Outils : anti-grippage + étau + clé à molette
